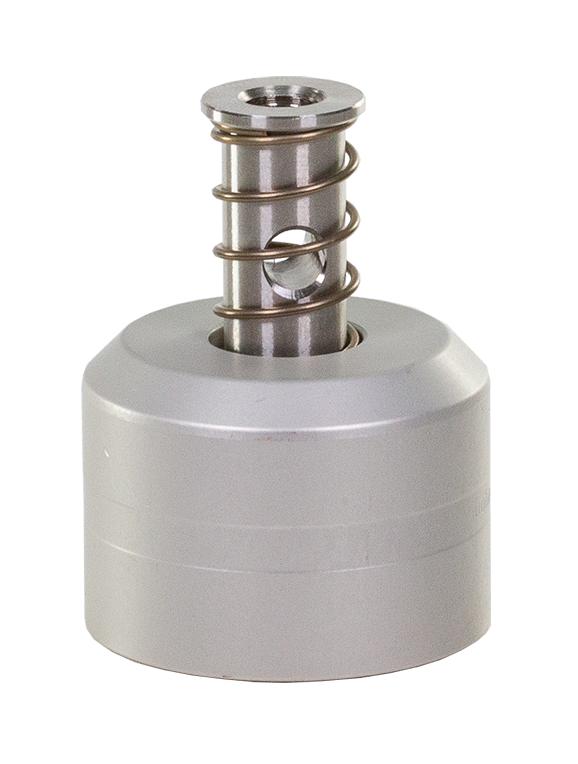

1734.M8 - Kegeladapter S40, M8
Voor het meten van cilinderassen
1734.M8 - Kegeladapter S40, M8, voor het meten van cilinderassen. Conische steun voor bouten/ dopmoeren/ schroefkoppen Ø13 - 36 mm. Stiftlengte: 45 mm, M8 inwendig, met een geïntegreerde drukveer.
Productspecificaties
| Artikelnummer | 1360221 |
| Bevestiging | M8 inwendig voor het vastschroeven van adapters/prisma's |
| Geschikt voor | Schroefkoppen, moeren, ankers, stekken etc. Ø13 - 36 mm. |
| Stiftlengte | 45 mm |
| Materiaal kegeladapter | Aluminium, Ø 40 mm met conische voet voor plaatsing op de bovenzijde van de bout |
| Materiaal centreer-/paspen | RVS Ø12 mm met kraag en drukveer |
| Dwarsgat | Ø 6 mm in de centreer-/ paspen als aanhaalhulp bij het vastschroeven |
| Gewicht | 115 g. |
Toepassing
De functionaliteit van de kegeladapter S40 is hetzelfde als de grotere kegeladapter (bestelnr. 1481 + 148X), maar deze kan niet worden gebruikt tot Ø60 mm, maar alleen tot Ø40 mm.
Bepaal het midden van het boorgat
• Steek een roestvrijstalen centreerpen van Ø12 mm met prisma in de kegeladapter
• Adapter op boorgat plaatsen
• Zet hem verticaal met behulp van het ronde waterpasniveau
• Voer metingen uit
Bepaal het midden en de hoogte van de bout/cilinder
• Steek de Ø12 mm Centreerpen met prisma in de kegeladapter
• Adapter op cilinder/bout plaatsen
• Zet hem verticaal met behulp van het ronde waterpasniveau
• Voer een meting uit. De lengte van de aspen (40 mm) en de hoogte H van het prisma en de adapter moeten bij de gemeten Z-coördinaat worden opgeteld.
Let op: Het kogelprisma kan ook zonder de centreerpen van de kegeladapter worden geplaatst.
